Membuat Jaringan Wireless di Cisco Packet Tracer

Membuat Jaringan Wireless

Membuat jaringan wireless dengan 1 buah Access Point (WRT300N) dan 4 buah Tablet PC sebagai client.

Langkah Pertama. Konfigurasikan Access Point

- Klik Wireless Device
- Masukkan WRT300N

- Klik WRT300N yang sudah dimasukkan untuk melakukan konfigurasi Access Point
- Klik tab GUI
- Masukkan data-data berikut :

1. IP Address : 192.168.10.1
2. Subnet Mask : 255.255.255.0
3. DHCP Server Enabled
4. Start IP Address, IP DHCP mulai dari 192.168..10.100
5. Maximum number of Users : jumlah maksimum IP DHCP

- Kemudian Save Settings

- Klik menu Wireless->Basic Wireless Settings
- Beri mana SSID : Linksys
- Save Settings

-Klik menu Wireless->Wireless Security
- Security Mode memakai WPA2 Personal
- Encryption AES
- Passphrase 12345678
- Save Settings

Langkah Kedua. Konfigurasi Client

- Tambahkan 2 PC Tablet
- Klik End Devices, Wireless Tablet

- Konfigurasi Tablet PC pada tab Config
- Klik Menu wireless0 - Konfigurasikan Tablet PC sebagai berikut :

1. SSID : Linksys
2. Authentication : WPA2-PSK
3. Pass Phrase : 12345678
4. IP Configuration menggunakan DHCP
5. Jika PC Tablet berhasil terkoneksi dan DHCP Server aktif maka akan tampil nomor IP yang sama dengan IP dimulainya DHCP yaitu 192.168.10.100

- Konfigurasikan hal yang sama pada PC Tablet 1 sampai 3

Langkah Ketiga. Pengujian

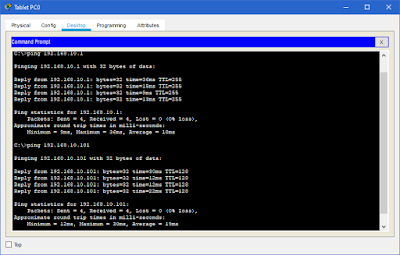

- Pada PC Tablet, masuk ke tab Desktop->Command Prompt
- Ping IP Address Access Point yaitu 192.168.10.1
- Ping IP PC tablet 1 yaitu 192.168.10.101

- Jika berhasil maka akan tampil respon dari IP tujuan
